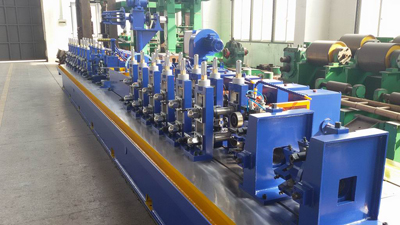

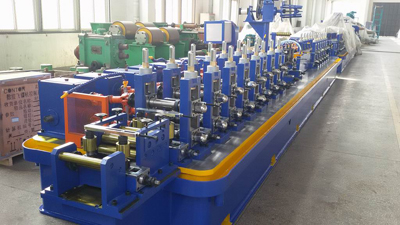

Машина для производства сварных труб высокого давления MA-32 HF

Введение:
Производственная линия высокочастотной сварной трубы MA-32 используется для производства сварных труб диаметром 10 ~ 38 мм и толщиной стенки 0,5-2,5 мм. Также доступны квадратные и прямоугольные трубы и деформированные трубы соответствующего размера. Это оборудование использует дизайн прохода, так что производственная линия может производить сварные стальные трубы, которые имеют функцию качественной обработки и точной сборки.
Основные характеристики:
(1) Технические характеристики сырья
(2) Низкоуглеродистая сталь, низколегированная конструкционная сталь CR, HR, катушки GI
(3) Механические свойства: σb≤520Mpa, σs≤340MPa
(4) Ширина диапазона стальной полосы: 30 ~ 120 мм
(5) Толщина стальной полосы: 0,5 ~ 2,5 мм
(6) Газонокосилка
Внутренний диаметр: φ580 ~ φ640 мм
Внешний диаметр: φ800 ~ φ1500 мм
Вес катушки: ≤ 1,5 тонны
Технические характеристики готовой трубы:
(1) Диаметр трубы φ10 ~ φ38мм
(2) Толщина стенки 0,5 ~ 2,5 мм для круглых труб; 0,5-1,8 мм для прямоугольных или прямоугольных труб.
(3) Длина разреза 4 ~ 9 м
(4) Точность резания: +/- 3 мм
Скорость формования
20 ~ 100 м / мин
Общая мощность
Прибл. 400кВт
Сжатый воздух:
(1) Скорость потока: 6 м3 / мин
(2) Давление: 5 ~ 7 кг / см2
Водоснабжение для машины
(1) Скорость потока: 20 Т / ч ~ 30 Т / ч
(2) Резервация Бассейн Емкость: 30 м3
Расположение семинара:
Ширина мастерской: 6 м
Продолжительность семинара: 50 м
Высота мастерской (от потолка до пола): ≥ 5 м
Технологический процесс

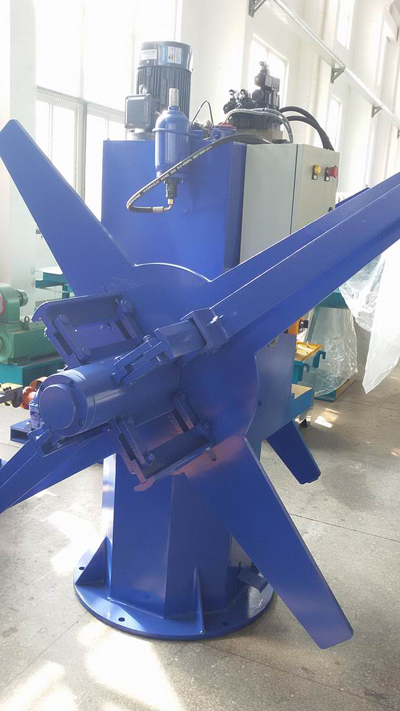

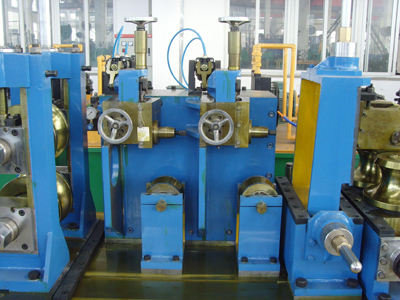

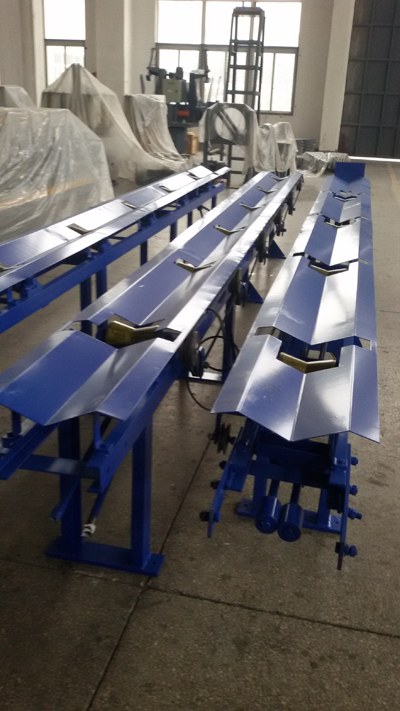

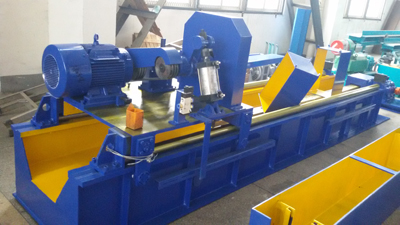

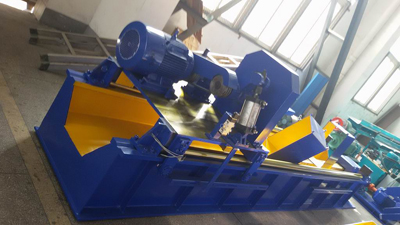

Разматывание → Резка и сварка → Накопитель ячейки → (подача, формовка), (направляющая шва, сварка в высокочастотном диапазоне, сжатие, снятие заусенцев), водяное охлаждение, калибровка, грубое выпрямление → пилотная пила STD → Проверка и сборка → упаковка → Хранение
