Машина для профилирования профилей Purlin

Описание

Videos

C / Z сменный рулоформовочный станок

Профилегибочная машина U профиля

Профилегибочная машина

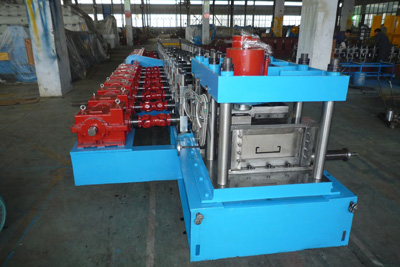

1.C / Z Purline Roll Forming Machine

Преимущества:
Этот тип машины для прокола холодного проката C / Z используется для формирования компонентов, таких как прогоны, имеющие C-образные и / или Z-образные поперечные сечения из листов плоского материала. Этот вид машины имеет следующие преимущества:
1. Оборудование для изготовления прогонов C, Z, U, L повышает твердость, если машина, приняв новую станцию.
2. Оборудование работает более стабильно, что обеспечивается коробкой передач.
3. Послерезка используется для обеспечения плавного качества положения резания.
4. Это оборудование для профилирования профилей L использует высокоскоростную перфорирующую машину.
5. Серводвигатель, питающийся этим оборудованием, может достичь высокой скорости.

6. Вся автоматическая производственная линия управляется панелью управления ПЛК.

Основные технические характеристики:

Толщина: 1,5-3,0 мм
Скорость: 15 м / мин (не включает резку и пробивку)
Ролл-станция: 18 станций
Основная мощность: 15 кВт
Гидравлическая мощность: 5,5 кВт
Система управления: ПЛК Panasonic
Привод: по цепям (по коробке передач)
Автоматика: полуавтоматическая / автоматическая

Теги:

Введение:
C, Z могут быть изготовлены два профиля этой машиной через сторону обмена ролика вверх и вниз для достижения конверсии цинка Z, Z. Для завершения процесса преобразования требуется только полчаса для достижения цели экономии времени. Горизонтальное расстояние ролика можно также автоматически регулировать для достижения C или Z прогонов ширины с высокой точностью. Кроме того, это также может сэкономить время для увеличения производства.
Основные технические характеристики:
Толщина: 1,5-3,0 мм
Скорость: 15 м / мин
Роликовая станция: 18 станций (7 станций для выпрямления)
Основная мощность: 19 кВт
Гидравлическая мощность: 5,5 кВт
Система управления: ПЛК Panasonic
Привод: по цепям
Автоматика: автоматическая / автоматическая

Технический процесс:
Разматывание → Подача → Выравнивание → Пробивка → Профилегибочная обработка → Пробивка → Резка.
Сбор продуктов

Описание	Предлагаемая спецификация
Рулонная машина	Профиль пользователя U
Скорость прокатки	12-15 м / мин (без учета времени резания)
Толщина прокатки	3.15-4.75mm
Система контроля	PLC (Panasonic) как список в примечании
Роликовые станции	13stations
Выравнивающая станция	1 станция (7 роликов)
Редакционная станция	1 станция (3 ролика)
Станция штамповки	2 станция
Роликовый материал	45 # кузнечная сталь, покрытая хромом
Материал вала и DIA	¢ 95 мм, материал 45 # кузнечная сталь
Мощность двигателя Maim	30kW
Мощность гидравлической станции	11кВт
Гидравлическое давление	12MPa
Материал резки	Cr12Mov тушение 58-62 ℃
Материал станций	чугун
Толерантность	3m + -1.5mm
Электрический источник	380V, 50HZ, 3 фазы Согласно требованию заказчика
Путь Диск	1,5-дюймовая одноцепочечная
De-моталки	5-тонный ручной де-моталка
Цвет машины	Желтый и синий
Размер машины	L * W * H 7m * 0,8 м * 1,2 м
Потребность в контейнере	1 x 40 футов
Условия платежа	30% T / T 70% оплата перед отправкой

Описание:
Машина для профилирования профилей с профилем L может достигать высокой скорости, используя высокоскоростную перфорационную машину и сервопривод. Полная линия автоматическая и управляется панелью управления ПЛК.30x30, 35x35, 40x40. Эти машины могут быть изготовлены тремя размерами, но только для изменения формы штамповки.
Состав:
Оборудование для профилирования профилей L состоит из следующих вспомогательных двигателей:
Ручной деактиватор 3T: 1 шт.
Система выпрямления и направляющей: 1 шт.
Сервопривод: 1 шт.
Перфоратор: 1unit
Пробивная пресс-форма: 3 шт.
Допуск длины: 3 м +/- 1,5 мм
Панель управления: 1 шт.
Гидравлическая станция: 1 шт.
Запасные инструменты: одна коробка
Рулонная основная машина: 1 шт.
Детали:
(1) Ширина катушки: зависит от профиля
(2) Рабочая скорость: 0-15 м / мин (без резки)
(3) Ролл-станция: 9 станций
(4) Станция смены, чтобы сделать конечный продукт прямым: 3 станции
(5) Материал ролика: стальная сталь Gcr15, полированная и покрытая хромом HRC58-62
(6) Материал главного вала: 45 # кузнечная сталь
(7) Основная мощность: 7.5 кВт
(8) Толщина формовки: 0,8 мм ~ 1,2 мм оцинкованная сталь или металл, 235 МПа
(9) Передача: на 1,2 дюйма Цепи
(10) Размер машины: 6000x800x1200 (мм) Д х Ш х В
(11) Цвет машины: синий и желтый
(12) диаметр ролика: Ф65мм
(13) Резка:
Станок принимает гидравлическое устройство после резки
Резка после формования: разрезать лист после формовки рулона на требуемую длину
Машина остановилась при резке
Материал лезвия: CR12 с термической обработкой
Измерение длины: автоматическое измерение длины
