Станок для обработки листового проката

Введение:

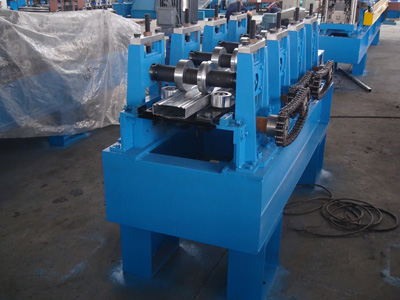

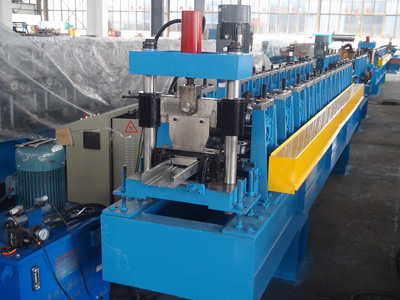

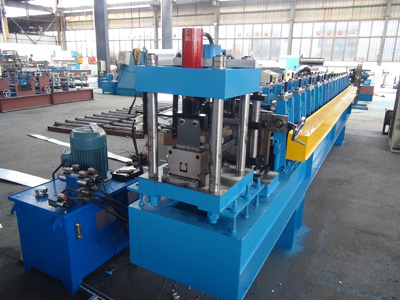

Машина для изготовления стеллажных стеллажей, также называемая машиной для формирования рулонных валов, используется как стеллажи и полки для поддержки ежедневных товаров в супермаркетах и ​​магазинах. Он состоит из пассивного гидравлического разматывателя, летающего трекинга, сервомотора, блока формирования рулона, шкафа автоматического управления ПЛК и рабочего стола.
Нормальная толщина рулона стойки составляет 1,8-4 мм, а скорость изготовления составляет 12 м-15 м / мин (исключая сдвиг). Другие спецификации могут быть настроены в соответствии с требованиями клиентов.
Если без такого подтвержденного соглашения, пожалуйста, следуйте стандарту China Construction roll plate: GB / 6723-86.Спецификация детали:
Размер тарелки для зерна: 1250 мм
Производительность: 12 м-15 м / мин (исключить стрижку)
Количество станций: 18
Материал роликов: сталь GCR15, мелкая обработка, HRC55-60, с обработкой твердым хромом
Материал главного вала: хорошее качество 45 # сталь, мелкая обработка, закалка и отпуск
Диаметр вала: Ф155мм
Мощность главного двигателя: 55 кВт
Двигатель для гидравлической станции: 11 кВт
Давление гидравлической станции: 25 МПа
Электрическая система управления: компьютерное управление частотой ПЛК
Panasonic PLC в Японии
Преобразователь частоты Panasonic
Omron encoder
Размеры машины: 10500 × 2100 × 1400 мм
Материал режущего режущего инструмента: Cr12Mov
Толщина формовки: 1,8-4 мм
Точность резки по длине: 3 м + -1,5 мм
Стиль привода: редукторы и универсальные швы
Технический дизайн занимает 3 мм в качестве стандартной толщины
Материал зернохранилищ: Q195, Q235
