Выравнивание толстого листа по длине

Описание

Videos

Введение:
Толстая линия разрезания по листу может удовлетворять запросы клиентов максимальной скорости линии 20 м / мин, разматывая и выравнивая полосу катушки, а затем сдвигая ровную плоскую полосу на определенную длину листов.

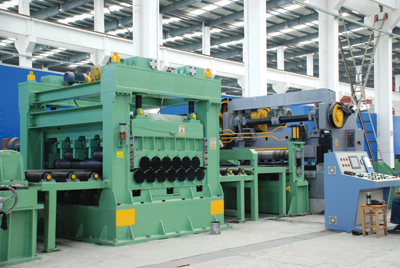

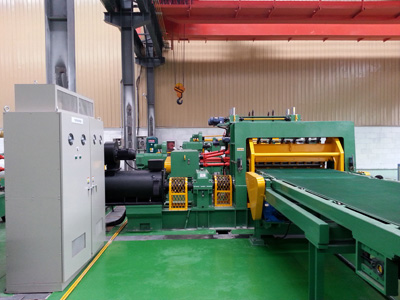

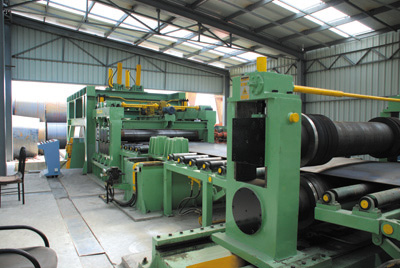

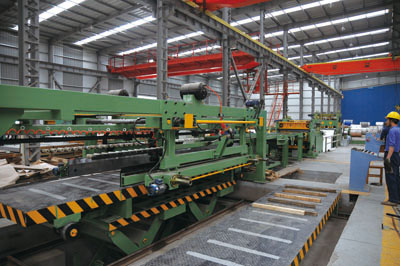

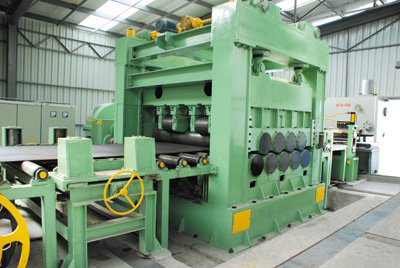

Линия для резки по длине (пластинчатая машина CTL) имеет одну машину предварительного выравнивания и одну тонкую нивелирующую машину, приводимую в действие двигателями постоянного или переменного тока, а фиксация длины осуществляется с помощью кодировщика, стиль сдвига - стоп-сдвиг.
Толстая пластинчатая линия (плита CTL) подходит для стальных катушек с толщиной: (3 ~ 12 мм, 4 ~ 16 мм, 5-20 мм) и изменяемой ширины, а длина готовых листов зависит от практической необходимости заказчика.
Преимущества & Характеристики плиты CTL:
1. Пластинчатая машина CTL с высокой точностью
Скорость линии может составлять до 20 м / мин, 4-5 шт / мин 2000 мм. Длина листов в среднем.
Точность выравнивания: ± 1,5 мм / ㎡
Точность длины листа: ± 0,5 мм / м
Точность длины диагоналей листа: ± 1 мм / м
Входной материал: катушки из углеродистой стали CR, HR, стальные пластины GI, PPGI.
1. MA- (3 ~ 12) × 1600 мм / 2000 мм / 2500 мм Толстая пластина, вырезанная по длине
Толщина плиты CTL: 3 ~ 12 мм
Ширина полосы: 600 ~ 1600 мм, 800-2000 мм, 1100-2500 мм
Выравнивающий ролик: Φ180, 13шт.
Материал выравнивающего ролика: 40Cr, HRC55-56
Мощность для выравнивания: 132 кВт Электродвигатель постоянного тока + Eurothem 590 Контроль скорости постоянного тока
Plate CTL Machine Скорость резания: (0 ~ 20) м / мин, регулируемая
2.MA- (4-16) × 1500 мм / 2000 мм / 2500 мм Толстая пластина Cut to Length Line
Толщина плиты CTL: 4 ~ 16 мм
Ширина полосы: 500 ~ 1500 мм / 800-2000 мм / 1100-2500 мм
Выравнивающий валик: Φ220мм, 11шт.
Материал выравнивающего ролика: 40Cr, HRC54-55
Plate CTL Machine Мощность для выравнивания: двигатель мощностью 160 кВт DC + Eurotherm 590 Контроль скорости постоянного тока.
Скорость резки: (0 ~ 20) м / мин, регулируемая
3.MA- (5-20) × 1800 мм / 2000 мм / 2500 мм Толстая пластина, отрезанная по длине
Толщина полосы: 5 ~ 20 мм
Ширина полосы плиты CTL: 800 ~ 1800mm, 1000-2000mm, 1100-2500mm
Выравнивающий валик: Φ230, 9шт.
Материал выравнивающего ролика: 40Cr, HRC54-55
Мощность для выравнивания: 110 кВт + 160 кВт Электродвигатель постоянного тока + Eurothem 590 Контроль скорости постоянного тока.
Plate CTL Machine Скорость резания: (0 ~ 20) м / мин, регулируемая

Детальная спецификация: Модель	Толщина		длина	Скорость выравнивания
MA-12 x 1600	3-12mm	600-1600mm	регулируемый	Макс. 20 м / мин
MA-16 x 1800	4-16mm	1000-1800mm	регулируемый	Макс. 20 м / мин
MA-20 X 2000	5-20мм	1000-2000mm	регулируемый	Макс. 20 м / мин
Примечание: данные в форме, как ссылка в соответствии с общими диапазонами, мы всегда разрабатываем и изготавливаем каждую толстую пластинчатую линию по ширине, плиту CTL в соответствии с конкретными требованиями каждого клиента, поэтому каждый клиент может купить собственный контент линия от нас.
